“自动电磁挂码高精度阵列式皮带秤”开创校准新方法

2017-09-29 14:23  来源:南京三埃


赛摩电气南京三埃工控有限公司共同发布的新产品“自动电磁挂码高精度阵列式皮带秤”,该产品为专利技术产品,已申请国家专利。该产品独特的工作原理和控制电器,使电磁铁系统在现场环境下的可靠性更高,能更好地适应皮带秤恶劣的工作环境。独特的结构设计和电磁分布的设计避免和消除了在称重单元狭小的空间内安装电磁铁引起的电磁铁信号对传感器的影响以及电磁力对重量的影响。


自动电磁挂码高精度阵列式皮带秤原理

(一)型号:SA/ICS-ZL(GDD)-n-x n:单元数;x:皮带宽度
性能指标:
实物检定误差:单元数n=8     ≤0.2%(使用中)
安装要求:
额定流量:30-10000t/h
皮带宽度:500-2400mm
皮带速度:0.5-6m/s
有效称量段长度:2L×n(L:托辊间距,n:单元数)
皮带机型号码:TD75、DTⅡ

(二)电磁挂码工作原理及技术特点
在称重单元上,安装有电磁铁并配备相应的固定重量砝码,在仪表的指令下,电磁铁吸合,将砝码吸起。该砝码的重量施加于称重单元之上。此时仪表可以进行挂码的校准工作。校准工作结束,仪表发出指令,电磁铁释放,挂码校准工作结束。
从物理意义上来说,电磁挂码与普通挂码并无区别,只是在运行方式上有不同。

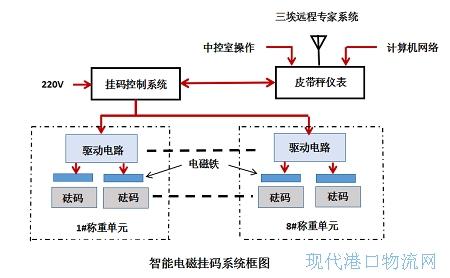

(三)电磁挂码的结
本电磁挂码系统是本公司的发明专利技术,在全世界皮带秤领域内,首次采用电磁挂码的形式进行皮带秤挂码校准。
整套电磁挂码系统是内藏于阵列式皮带秤的称重单元内的,从外部看不到其部件。

(四)电磁挂码的优缺点
优点
(1)可实现静态挂码,改变传统动态挂码的模式,使日常校准工作大大简化,可靠性提高。
(2)方便进行称重单元状态检测,只需在静态情况下进行多次重复挂码,即可对单元称重状态进行准确判断。
(3)采用远程物联网遥测、遥控时,通过静态挂码,可以对某个单元进行准确、及时的判断,实现远程维护与诊断。
(4)采用电磁吸合的方式,省却了传统机械砝码动作必不可少的传动装置和行程控制装置,故障率大大减少。
(5)采用内藏式结构可以在恶劣的工作环境下避免受到水溅、灰尘、意外碰擦等干扰因素影响,提高工作的可靠性。
(6)独特的结构设计和电磁分布的设计,保证了在很小的结构中避免电磁场对称重系统的信号干扰,也消除了剩磁对称重的影响。
缺点
(1)由于增加了n*2个电磁铁和相应的砝码、电路等,使得整台秤制造成本有一定的提高。
(2)对称重单元制造的精准度要求明显提高,对安装的要求也相应提高,同时也可能增加由此而产生的故障率。

阵列式皮带秤在世界上首次成功采用电磁挂码系统,开创了皮带秤校准的新方法,尤其是为皮带秤在物联网支持下的远程遥测、遥控提供了基本条件,为皮带秤的智能化和无人维护创造了良好的条件,是皮带秤技术的一个重要进步

关键词: 皮带秤 称重
